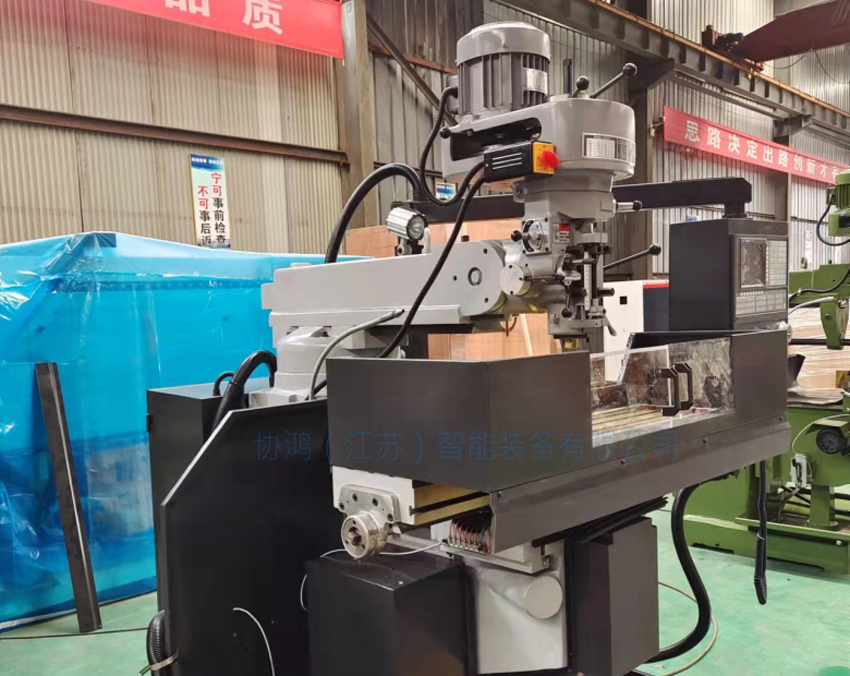

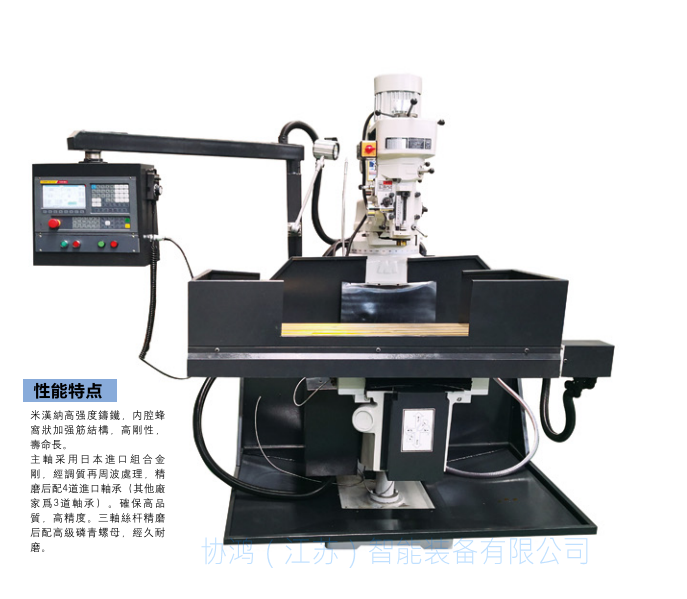

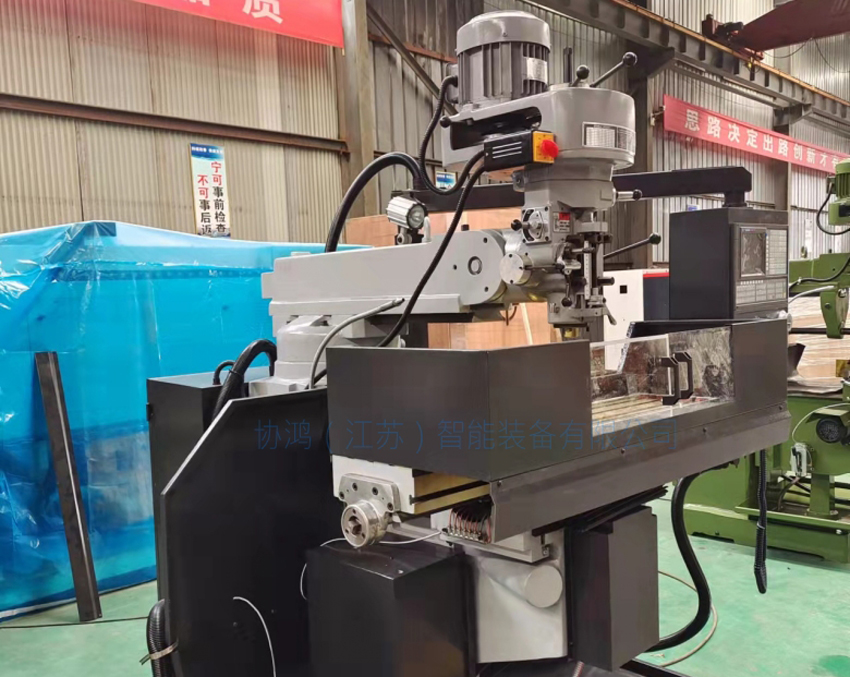

5HS数控炮塔铣床

5HS炮塔铣床产品为X、Y、Z三轴伺服控制立式数控铣床,矩形导轨负载大、精度高,结构及外形尺寸紧凑合理,主轴为3p电机通过皮带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件,可完成钻、铣、镗、扩、铰等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。


产品详情

 数控炮塔铣床产品的技术标准及配置要求

 5HS立式数控铣床;

床身采用昆明台正有限公司生产;

三轴磨制滚珠丝杆,三轴伺服电机;

台湾R8铣头,转速80-4500(5000)rpm;

半防护防水钣金;

伺服电机Y、Z经同步带带动主轴,X轴采用联轴器结构;

X、Y、Z三轴联动;

二、主要规格参数

 容

 数

 注

工作台面尺寸

 (S)1370×305mm


工作台最大载荷

350KG


X/Y/Z轴行程

830/340/360+127mm


主轴中心至立柱导轨的距离

320mm


主轴端面至工作台面的距离

80-420mm


主轴锥孔

R8


主轴直径

Φ85.725MM


主轴转速

80-4500(5000)r/min


快速移动速度(X、Y、Z)硬轨

7.5/7.5/6M/min


冷却电机

125w


机床重量

1650kg


机床外形尺寸(长×宽×高)

2200*1800*2000mm


单向定位精度(X、Y、Z轴全长)

0.015/300MM


单向重复定位精度

0.01mm




四、机床资料

5HS立式数控铣床售前资料:

一、产品简介与用途

该产品为X、Y、Z三轴伺服控制立式数控铣床,矩形导轨负载大、精度高,结构及外形尺寸紧凑合理,主轴为3p电机通过皮带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件,可完成钻、铣、镗、扩、铰等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。

二、主要结构特点

    1、床身、滑座、工作台、主轴箱等主要基础件采用优质铸铁;紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能;床身及内部网格状筋,有力保证了强力切削时的刚性及精度;基础件采用树脂砂造型并经过时效处理,为机床长期使用性能的稳定性提供了保障。

    2、X、Y、Z向导轨均为重载硬轨,具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性,配合自动强制润滑,提高机床精度寿命;

    3、X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠,进给速度平稳;驱动电机通过弹性联轴器及同步带与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度和同步;

    4、采用高精度、高刚性台湾主轴,轴向和径向承载能力强,自动调速,最高转速可达4500rpm;

    5、机床外防护采用半防护结构设计,操作方便、安全可靠;

    6、采用可靠的集中自动润滑装置,定时、定量对机床各润滑点自动间歇式润滑,可依据工作状况调节润滑时间;

    7、机床操作系统采用人体工程学原理,操作箱独立设计,可自身旋转,操作方便。

 主要技术参数

1、技术规格:

   1行程

     X轴830mm;

     Y轴:340mm;

     Z轴:120+360mm;

     主轴端面至工作台面距离:80-420mm。

   2工作台

     工作台面积:1370*305mm;

工作台最大负荷:350kg;

      T型槽(槽×宽×中心距):3×16×63.5mm。

   3主轴:

     主电机功率:2.2/3P;

     主轴内锥:R8;

     主轴转速:80-4500(5000) rpm。



   4快速位移:

     X/Y轴快移:7.5m/min。;(带手动摇柄)

     Z轴快移:6m/min;

     切削进给速度:1~3000mm/min。

   5精度:

     定位精度:0.025(国标)±0.015mm(企标);

     重复定位精度:0.015(国标)±0.01mm(企标)。

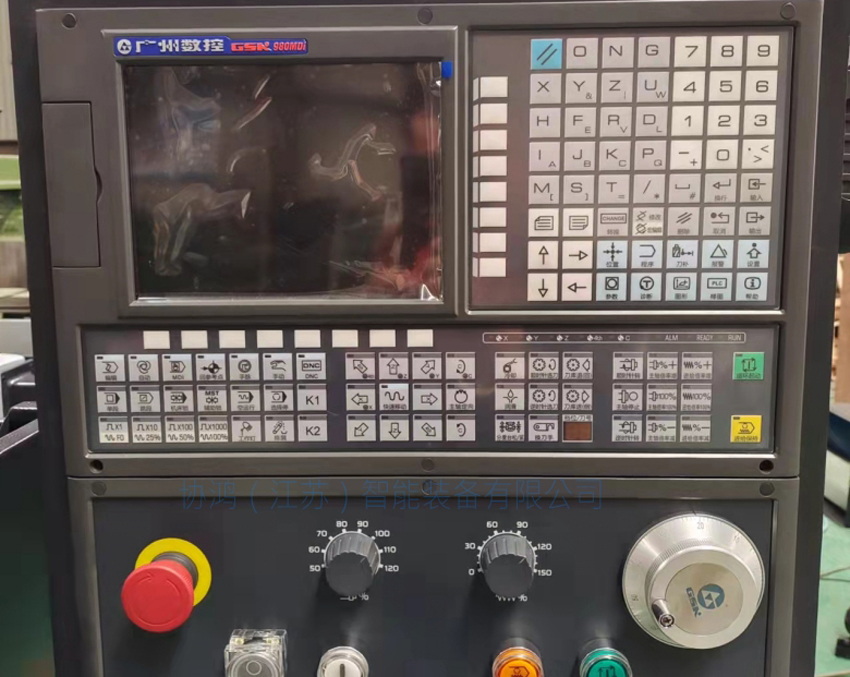

2、CNC控制系统:

    系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232及USB标准接口,可与计算机进行程序控制与存储,能实现DNC加工。

X/Y/Z轴交流伺服电机

3、电源装置:

   电源形式              三相交流380V±10%   50Hz±10%

   用电容量             6KVA

4、冷却系统:

   水箱容积              40L

   冷却泵功率            125W

   额定扬程              20m

 机床外形尺寸及重量:

   机床外形尺寸          2200*1800*2000mm

   机床重量              1500 - 1650Kg

 四、机床的随机附件(按约定)

 号

  称

规格或标记

数量

备注

1

R8夹头

1套

约定

2

平口钳

1台

3

工具及组合压板

1套
