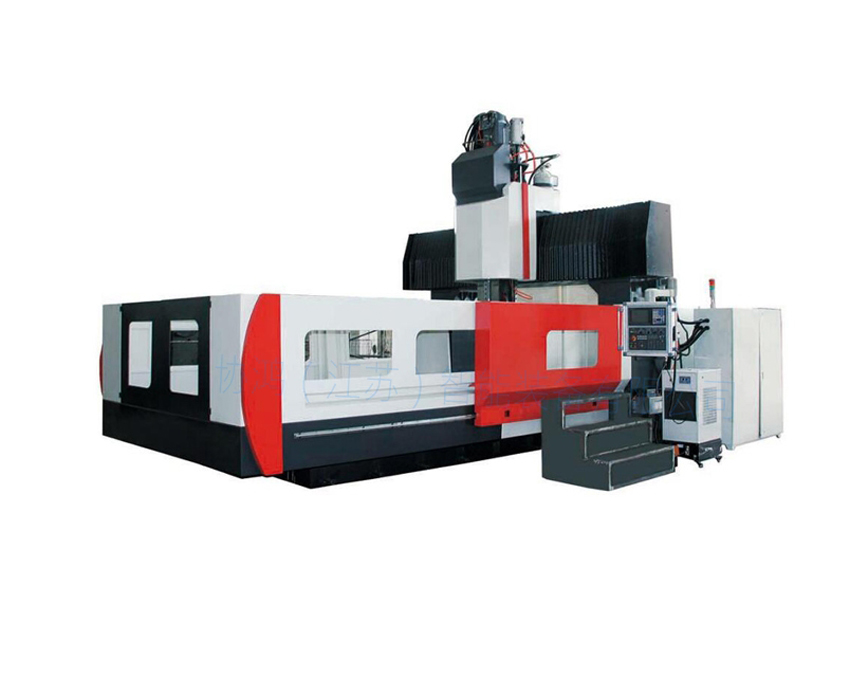

GMC2013/3013龙门加工中心

GMC2013/3013系列龙门加工中心主要用于加工板类、盘类件、壳体件.模具等精度高、工序多、形状复杂的大型零件。


GMC系列龙门加工中心采用定梁式双柱龙门框架结构,十字布局,机床稳固可靠。主轴箱采用氮气缸平衡机构,保证主轴箱沿滑鞍上下移动的平稳性。


床身、工作台、立柱、横梁、滑鞍、主轴箱等大件均采用高强度铸铁材料;造型为树脂砂工艺,两次时效处理消除应力,有效抑制了切削力导致机床的变形和振动。


产品详情

GMC2013/3013系列龙门加工中心主要用于加工板类、盘类件、壳体件.模具等精度高、工序多、形状复杂的大型零件。


GMC系列龙门加工中心采用定梁式双柱龙门框架结构,十字布局,机床稳固可靠。主轴箱采用氮气缸平衡机构,保证主轴箱沿滑鞍上下移动的平稳性。


床身、工作台、立柱、横梁、滑鞍、主轴箱等大件均采用高强度铸铁材料;造型为树脂砂工艺,两次时效处理消除应力,有效抑制了切削力导致机床的变形和振动。



项目

单位

GMC2013/3013

GMC2017/3017/4017

加工范围

X轴行程

mm

2000/3000

Y轴行程

mm

1200

Z轴行程

mm

800

龙门宽度

mm

1300

主轴端面至工作台面距离

mm

200-1000

工作台面

工作台尺寸(长×宽)

mm

2000/3000×1000

工作台最大承重

T

4/5

T型槽(槽数-槽宽×间距)

-

5-22×180

主轴

主轴转数

rpm

6000

主轴型式

-

皮带BT50-Φ190

主轴马达

kw

βiIp30 15/18.5KW 143NM

X/Y/Z轴导轨形式

-

RGW/H 55线规

XYZ快速移动速度

m/min

2012/12/10

切削进给速度

mm/min

6000

自动换刀系统
(选配)

ATC形式

-

圆盘式/链条式

刀库容量

Pcs

24/40

最大刀具直径(满刀/无邻刀)

mm

Φ112/Φ200

最大刀具长度

mm

300

最大刀具重量

kg

18

拉拴

-

P50T-1(45°)

换刀时间(刀对刀)

sec

2.5

机器精度

XYZ定位精度

mm

0.02/0.02/0.015mm

XYZ重复定位精度

mm

0.15/0.015/0.01mm

机床重量(约)

T

18/21



系统标配为日本发那科FANUC,也可选西门子或三菱系统。



1.关于质量,你们如何控制质量呢?

协鸿(江苏)智能装备有限公司有15年的加工中心生产经验。整机检测合格后准予出厂。


2.关于交货货期

通常是3-60天。根据您的需求,量身定制加工中心设计方案。


3.是否提供技术支持?

江苏协鸿加工中心,72小时内免费提供设计方案。


4.选择协鸿(江苏)智能装备有限公司的优势

我们拥有自主厂房,自主品牌,16年的生产经验,完善的售前售后服务,工人生产经验丰富,原料源于 大品牌,产品质量有保障,价格优惠


5.协鸿(江苏)智能装备有限公司地址

江苏省徐州市沛县龙固镇电子产业园6号


6.关于增值税发票税率

我司开出的均为13%增值税发票,全款到帐后财务人员将第一时间开出并由快递的方式寄出。


※ 本网站的图片、价格仅供参考,具体以实物为准。欢迎来电来函咨询!


Hardtool/协鸿(江苏)智能装备有限公司保修期及售后服务

保修期

在保修期内,因产品质量问题发生的机床故障,公司负责免费维修,其中:保修期第 一年内因产品质量问题需更换零部件的,公司负责免费更换。保修期内,因非产品质量而发生的机床故障,公司负责派技术人员维修,适当收取成本费。


Hardtool/协鸿(江苏)智能装备有限公司售后服务

如机床出现故障,公司售后服务人员会在48小时(江苏省24小时)内到达用户现场,对机床故障进行排除。完工后由用户填写质量问题“反馈单”。
