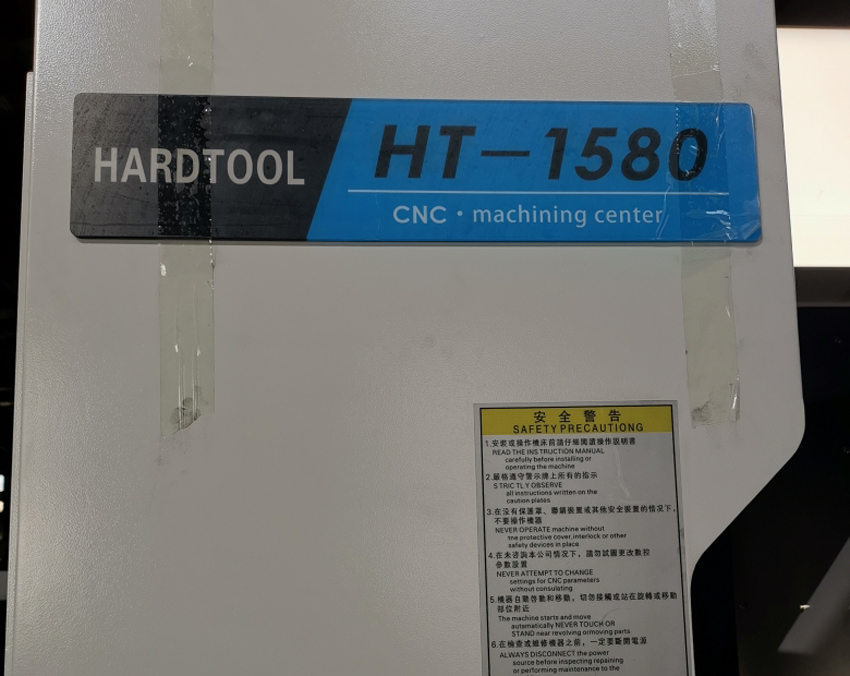

HT-1580立式加工中心

协鸿HT-1580立式加工中心是适用于机械加工及模具制造领域的立式加工中心,能适应从粗加工到精加工的加工要求,可完成铣、钻、攻、镗等多种工序。

产品详情


    协鸿HT-1580立式加工中心是适用于机械加工及模具制造领域的立式加工中心,能适应从粗加工到精加工的加工要求,可完成铣、钻、攻、镗等多种工序。
    主要结构特点
    ●机身及主要构件均为高强度铸铁金相组织稳定,确保机床长期使用的稳定性;
    ●立柱底部为A字型桥跨式结构,结合大箱体底座,大幅度减轻重切削时机身的振动;
    ●预拉伸精密滚珠丝杠传动;
    ●高速、高精度、高刚性主轴单元;
    ●油水分离式设计;
    ●间歇式自动润滑;
    ●气动松、拉刀系统
    详细说明
    1. 机身及主要铸件采用HT300号灰土铸铁,回火失效处理,确保机床的精度和持久力,长期不变形
    2. 主轴设计特性
    主轴轴承设计采用组合斜角滚珠轴承配置,能在高速下长时间维持主轴刚性,精度,寿命等,主轴头部设计,使用箱型机构,内部予以强化,刚性高,稳固,适合重切削。
    主轴轴承装配方式:采用液氮冷却方式与电磁温方式装配,保证:
     ① 主轴与轴承的配合精度
     ② 轴承配对经高速动平衡检测,保证在高速转动同心度与偏心度。
    机头配重为氮气配重,使机头上下运动稳定,安全,无噪音。
    3.立柱设计
      立柱与底座的接触面积大,立柱采用蜂窝式结构,除了提升结构体之抗扭刚性外,且能有效提升低频结构共振,确保好的稳定性。
    4.精密滚珠丝杠
    三轴精密滚珠丝杠,X轴:50×10,Y轴55×12,Z轴50×10螺距,直连式传动以及预拉设计。提高精度,刚性,寿命,是长期保持切削精度及耐久性的配置。
    5.传动结构
    采用同步带连接主轴。
    6.全自动润滑系统
    采用全自动润滑系统,电脑程序控注油时间,方便
    看油表及油的添加,确保机台精度及寿命。
    7.内防护
    三轴伸缩护罩,可避免切削液及冷却液损伤导轨面,确保价格精度与导轨寿命。特殊设计的机械式护罩动作,使切屑清除方便。
    8.线性导轨
    机床X轴配台湾上银55宽滚柱式直线导轨,单边3个滑块,Y轴配4根45宽滚柱式线性导轨,Z轴为硬轨,运动速度快,精度高,稳定性好。
    9.质量确保
    每台机床均于出货前经连续长时间,多功能跑合试验以确保优质的操作性和稳定性。
    10.切削测试
    每台机出货前,都经过切削测试和24小时连续转测试。


    一.技术参数

    主要技术参数

    HT-1580立式加工中心

    行程参数
    X1500mm
    Y800mm

    Z

    700mm

    主轴端面至工作台面距离

    120-850mm

    主轴中心至立柱导轨面距离

    920mm

    工作台参数

    工作台尺寸

    1600×800mm

    工作台承重1500kg
    T型槽尺寸5×22×135mm
    进给参数
    X轴快速移动速度24m/min
    Y轴快速移动速度24m/min
    Z轴快速移动速度24m/min
    进给移动速度X、Y、Z1-10m/min

    三轴伺服电机扭矩

    23/23/27 N.m

    主轴参数
    主轴连接方式同步带
    主轴锥度BT50-180

    主轴转速范围

    8000rpm

    主轴电机功率

    (交流伺服)15kW

    刀库参数

    刀库容量

    16或24 qty

    刀具尺寸

    Φ127 Φ200

    刀具重量

    8kg

    精度

    定位精度(JIS标准)

    ±0.008/300mm

    重复定位精度(JIS标准)

    ±0.005mm

    外形及重量

    外形尺寸

    4260×3250×2960mm

    整机重量约

    11800kg


      二.标准配置

      序号品名规格制造商产地
      1

      数控系统

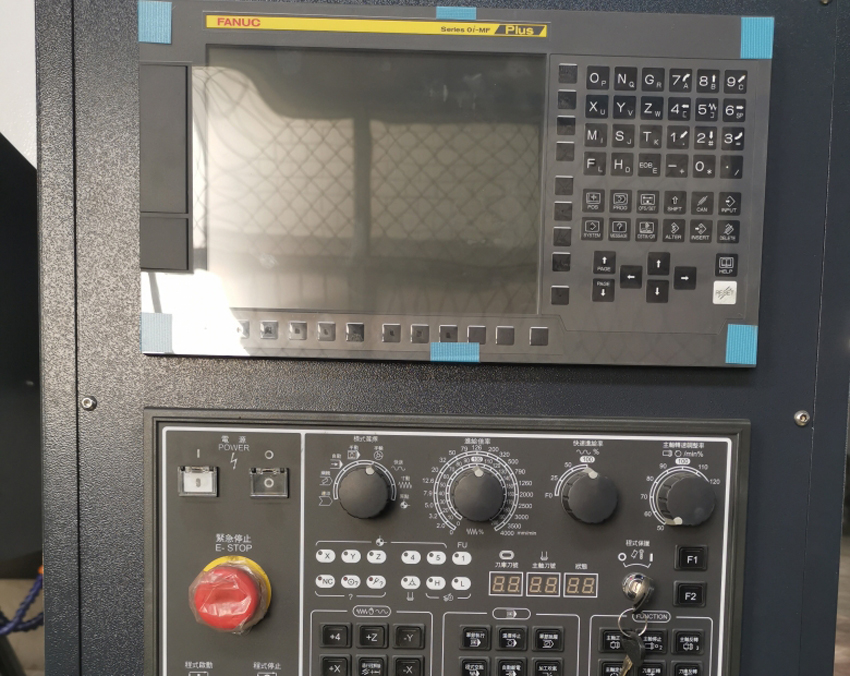

      FANUC 0i-Mf-Plus

      发那科

      日本
      2滚珠线轨HGH45CA上银/银泰中国台湾
      3滚珠丝杆(C3级)FD4012上银/银泰
      中国台湾
      4丝杆轴承30TAC62BDDGC 1 OPN7AFAG/NACHI德国/日本
      5主轴单元BT40-150--8000rpm楗椿/丹铨中国台湾
      6打刀缸4.5T亚德客中国台湾
      7刀库圆盘式BT40-24T冈田中国台湾
      8内防护n/a海东中国
      9丝杠锁紧螺母YSF M30*1.5P盈锡中国台湾
      10联轴器25-35mm瑞迪合资
      11容积式分油器CLC-1-2L-206傅恒中国
      12气动元件n/a亚德客中国台湾
      13电器n/a施耐德法国
      14外防护n/a台海中国



      三.选择配置

      序号品名规格制造商产地




      1





      数控系统

      HNC-808E武汉华中中国
      KND-2000MCli北京凯恩帝中国
      GSK-25i广州数控中国
      GSK-980MDi广州数控中国
      22MA新代中国台湾
      FANUC series 0i-Mf
      发那科日本
      808D一代/二代  西门子德国
      M80B/M80A三菱日本
      2滚珠螺杆(C3级)FD4012上银/银泰中国台湾
      3滚柱线轨RGW45CA上银/银泰/力士乐/TBI中国台湾
      4主轴BT40-150-12000rpm健椿/罗翌/普森中国台湾
      5主轴环喷/出气/直连/中心出水BT40-150-12000rpm健椿/丹铨/罗翌/普森中国台湾
      6斗笠/16;24圆盘刀库BT40德速/首轮/臻赏/圣杰中国台湾
      7排销机n/a台海中国
      8油冷机KO-4高亢中国台湾
      9数控分度头125-400mm环球中国
      10数控转台125谭佳中国台湾

      四、机床的随机附件

      序号名称规格或标记数量
      1弹簧夹头刀柄BT40-QH2.901
      2卡簧6,8,10,12,16,20各1
      3拉钉50BT 1-MAS4031
      4一字槽螺钉旋具GB143 2 Ym-I-100x71
      5十字槽螺钉旋具GB143 3 Sm-I-100x51
      6内六角扳手3.4.5.6.8.101
      7专用垫铁120mm6

      售后服务

      1机械正常使用情况下质保为一年;一年之内出现任何质量问题,免上门维修,免费更换任何零部件,保证人员48小时内到位。
      2质保期满,按需方通知后8小时内响应,48小时之内到现场维修,只收零部件成本费,免收服务费。
