HT-850立式加工中心所有铸件均采用优质高级HT300铸铁树脂砂铸造工艺生产,经过完全退火处理,消除残留内应力。同时主体结构采用坚固封闭箱型结构设计,宽床身,稳定性好、吸震性强、刚性优良,具有承载大、扭矩大、精度稳定等特点。X.Y.Z三轴均采用台湾品牌直线导轨,其特点为接触面小,摩擦力小,移动速度快,加工效率高,长时间使用精度损失小,模块化设计便于更换,适合于高速高精度的加工。三轴进给丝杆为双螺母预紧大导程进口精密滚珠丝杆,丝杆与高转矩的交流伺服电机直联,确保无传动误差,保证了定位精度及重复定位精度。三轴均采用原装进口支撑轴承,确保机床的传动精度及使用寿命。台湾BT系列机械主轴配置高精度P4级主轴轴承,使之拥有高刚性、高精度,能长时间高速运转保证工作状态稳定,配以大功率主轴电机,扭力强大,可实现高速高精度切削加工。自动润滑系统配以定时定量功能,确保润滑畅通,故障检测更直观人性化,并减少使用成本及维护成本。三轴导轨及丝杠采用全密闭式防护罩,拥有非常良好的防护性能。
江苏协鸿HT系列立式加工中心机床效率高、性能好,经济适用且外观优雅、清洁环保,广泛应用于机械制造行业各种复杂曲面零件的加工、批量产品的生产,模具的制造及加工,适用于机械、电子、化工、军工等行业并得到客户的一致好评。
本机所有铸件均采用优质高级HT300铸铁树脂砂铸造工艺生产,经过完全退火处理,消除残留内应力。同时主体结构采用坚固封闭箱型结构设计,宽床身,稳定性好、吸震性强、刚性优良,具有承载大、扭矩大、精度稳定等特点。X.Y.Z三轴均采用台湾品牌直线导轨,其特点为接触面小,摩擦力小,移动速度快,加工效率高,长时间使用精度损失小,模块化设计便于更换,适合于高速高精度的加工。三轴进给丝杆为双螺母预紧大导程进口精密滚珠丝杆,丝杆与高转矩的交流伺服电机直联,确保无传动误差,保证了定位精度及重复定位精度。三轴均采用原装进口支撑轴承,确保机床的传动精度及使用寿命。台湾BT系列机械主轴配置高精度P4级主轴轴承,使之拥有高刚性、高精度,能长时间高速运转保证工作状态稳定,配以大功率主轴电机,扭力强大,可实现高速高精度切削加工。自动润滑系统配以定时定量功能,确保润滑畅通,故障检测更直观人性化,并减少使用成本及维护成本。三轴导轨及丝杠采用全密闭式防护罩,拥有非常良好的防护性能。

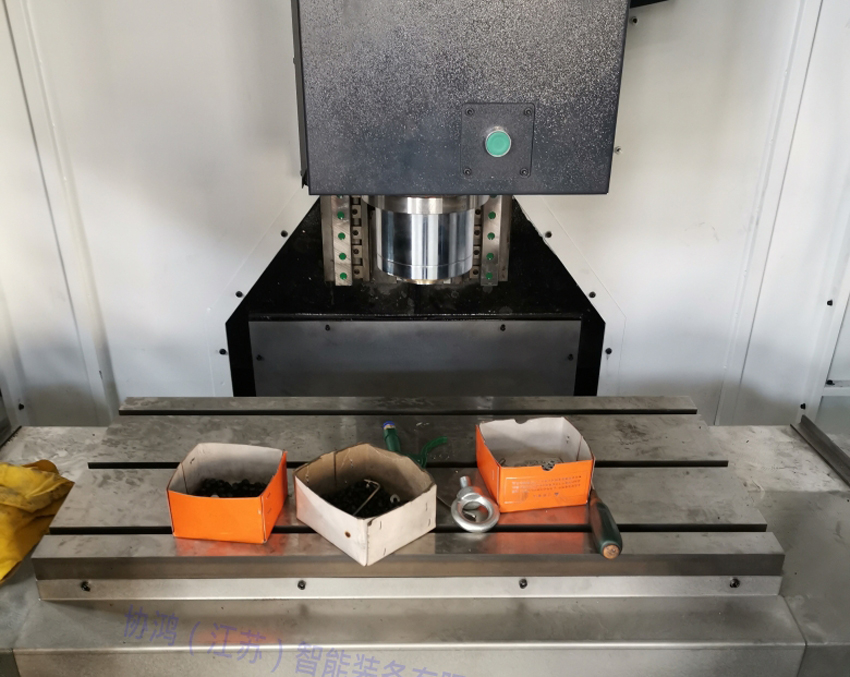

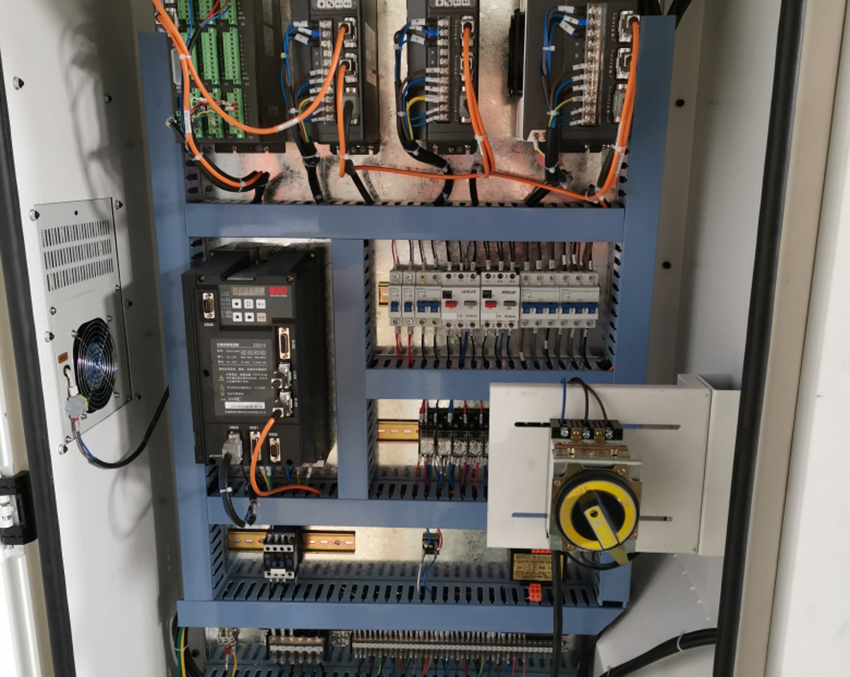

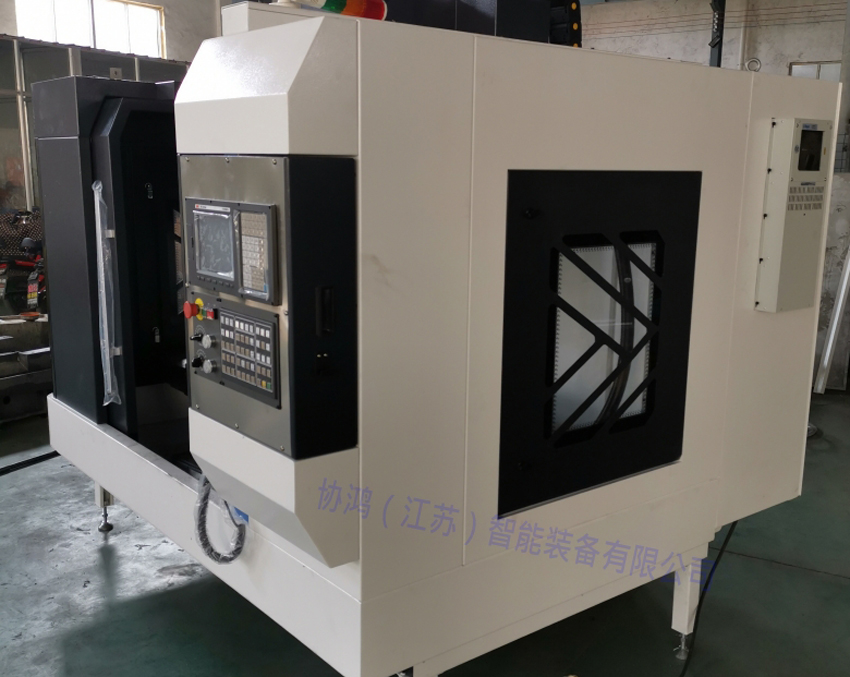

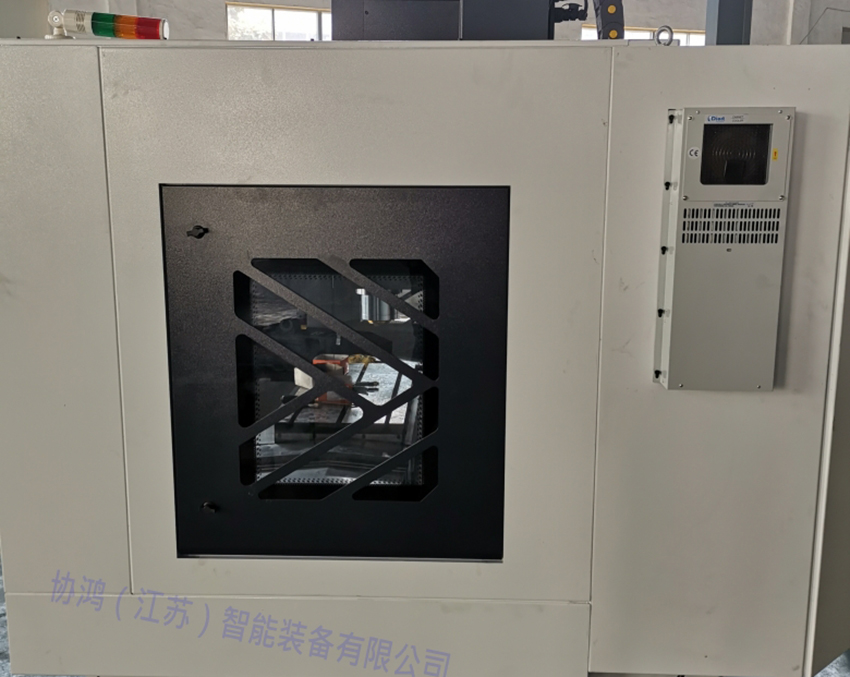

全封闭式的防护罩,保护机床及工作环境的清洁,提高操作安全性,配以透明防护窗,更方便工作。全封闭电柜,主动式气流循环设计,专业的电柜冷却系统使电柜更防尘、通风,并能控制电柜温度,延长器件使用寿命降低故障率,减少停机时间及维护成本。大容量,大流量加工冷却系统,自动加手动控制,能充分满足强力切削要求,减少刀具损害及提高产品质量,降低使用成本。旋转式操控箱,移动式手脉,双LED高亮照明系统使操作更简洁方便。
24位圆盘(刀臂)式自动换刀装置采用圆筒凸轮驱动,改善原日内瓦轮之抖动现象,使动作更平稳,持刀块材料使用塑钢耐低温且弹性不易断裂,可保护刀盘,装刀重量8kg,刀具直径可达100mm,且结构简单、工作状态非常稳定。
公司拥有完整的质量控制体系、齐全的检测设备,全套英国RENISHAW ( 雷尼绍 ) 激光及球杆仪,全套系统测试台,为客户提供放心合格的产品。
完善的售后服务为客户解决后顾之忧。本公司对所售设备整机严格执行国家制定的相关三包制度。保证做到在接到客户通知后, 1小时内响应、 2个工作日内售后服务人员到现场,及时为用户排除故障,恢复生产。
一、 机床主要技术参数
HT-850加工中心主要技术参数
项目 | 单位 | HT-850立式加工中心 | |
行程 | X | mm | 800 |
Y | mm | 500 | |
Z | mm | 500 | |
主轴端面至工作台面距离 | mm | 120-670 | |
主轴中心至立柱导轨距离 | mm | 595 | |
工作台 | 尺寸 | mm | 1000×550 |
T型槽 | mm | 5-18 | |
负载 | kg | 500 | |
精度 | 定位 | mm | ±0.005 |
重复定位 | mm | ±0.003 | |
主轴 | 转速 | rpm | 8000 |
锥度 | BT40/ Φ 150 | ||
电机功率 | 主轴 | kW | 7.5 |
X/Y/Z轴 | kW | 2/2/3 | |
高转速 | rpm | 3000 | |
进给速度 | 快速 | m/min | 48/36/24 |
切削 | mm/min | 1~10000 | |
机体 | 重量 | T | 6 |
高度 | mm | 2800 | |
长度 | mm | 3400 | |
宽度 | mm | 2500 | |
X/Y/Z轴导轨数量 | 2/2/2 | ||
X轴导轨规格 | MSA35LA台湾滚柱线轨 | ||
Z/Y轴导轨规格 | MSA45LA台湾滚柱线轨 | ||
三轴电机连接方式 | 直联 | ||
数控系统 | 台湾新代 | ||
刀库容量(选配) | 24圆盘式 |
二、 关键部件说明
名称 | 产地(厂家) | 备注 |
控制系统 | 中国台湾 | |
8.4吋液晶显示器 | 台湾新代 | |
机械部分 | 浙江 | |
铸件 | 浙江傅氏 | HT300优质树脂砂 |
主轴 | 台湾:丹铨/罗弈 | 高速高精 |
丝杆 | 台湾:上银/银泰 | C3级 |
轴承 | ||
联轴器 | ||
增压缸 | ||
主轴带轮及皮带 | ||
刀库 | 德速 | 24 |
电气部分 | ||
三轴电机及驱动 | 台湾新代 | |
主轴电机及驱动 | 台湾新代 | |
电子手轮 | 台湾新代 | |
电气箱冷却机 | ||
其他电气 | 法国,合资 | 施耐德 |
三、
标准配件
标 准 配 件 | 1 | 工作灯 |
2 | 状态指示、警示灯 | |
3 | 调整工具 | |
4 | 调整螺丝及垫块 | |
5 | 切削冷却系统 | |
6 | 自动润滑装置 | |
7 | 吹气冷却装置 | |
8 | 全封闭防护罩 | |
9 | 四轴/五轴 台湾潭佳/恒望(选配) | |
10 | 排屑机(选配) |
四、 随机资料
随机资料 | 1 | 装箱单 |
2 | 出厂质检报告 | |
3 | 系统操作手册、编程手册 | |
4 | 机床使用说明书 | |
5 | 故障维修手册 | |
6 | 保养注意事项 |
五、
控制系统说明
型号 | SYNTEC 22MA | 备注 |
控制器 | 台湾新代 | |
系统 | 标配 | |
三轴联动 | 标配 | |
系统接口 | USB,R232,网络,CF | |
I/O 设备外部控制 | 标配 | |
存储卡输入/输出 | 标配 | |
主轴功能 | ||
主轴串行输出 | S5位数、串行输出 | |
主轴模拟输出 | S5位数、模拟输出 | |
周速恒定控制 | 标配 | |
刚性攻丝 | 标配 | |
主轴倍率 | 0~254% | |
刀具功能 | ||
刀具偏置存储器C | 形状、磨损别存储器、长度补偿、半径补偿别存储 | |
刀具长度补偿 | 标配 | |
刀具半径补偿 | 标配 | |
编程 | ||
程序容量 | 512Kbyte | |
程序编辑 | 标配 | |
后台编辑 | 标配 | |
插补 | ||
纳米插补 | 标配 | |
直线插补 | 标配3轴 | |
圆弧插补 | 标配 | |
圆柱插补 | 标配 | |
螺旋插补 | 圆弧插补+大2轴直线插补 | |
精度补偿功能 | ||
反向间隙补偿 | 标配 | |
快速进给/切削进给反向间隙补偿 | 标配 | |
存储型螺距误差补偿 | 标配 |
售后服务说明
1.设备自交货之日起,由供方负责保修壹年。但易损件、耗材、工具不属于保修范畴。
2.超过壹年保修期后,供方负责提供维修所需零配件,并提供合理收费维修服务。
六、 培训
1.供方负责对需方2-3名技术人员进行免费三天现场设备操作培训。
序号 | 项目 | 培训内容 |
1 | 编程 | 标准G代码讲解 |
特殊G代码讲解 | ||
指导编程 | ||
2 | 操作 | 机床整体结构、开机步骤、操作面板按键功能介绍 |
加工程式调用、操作讲解 | ||
机床操作注意事项 | ||
3 | 机械维护 | 1)机械结构介绍 l 主轴结构介绍 l X、Y、Z轴结构介绍 l 液压及润滑系统结构介绍 |
2)常见机械故障及维护 l 主轴异常 l 三轴异常 l 油路故障排除 l 撞车处理过程 | ||
4 | 电器维护 | 1) 常见电器元件及符合介绍 2) 基本电器知识介绍 3) 机床CNC电器控制图讲解 |
4) 常见电器故障排除 | ||
5 | 测试 | 程式操作测试 |
协鸿(江苏)智能装备有限公司本着为客户提供好解决方案的态度为用户提供服务,如对本公司产品及售后服务有任何意见及建议,为使我们能够及时纠正及改善,请来电咨询投诉!咨询投诉电话13151239666,感谢阁下垂询江苏协鸿数控,江苏协鸿数控愿与您携手共赢!
