CAK6150数控车床卧式平床身结构；主要构件均采用高强度材料树脂砂铸造，充分的时效处理，导轨经高频淬火处理，确保机床长期使用的稳定性。
2、主轴变频调速，主轴系统采用主轴单元式结构，具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。
3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度
CAK6150硬轨数控车床产品特点：
1、卧式平床身结构；主要构件均采用高强度材料树脂砂铸造，充分的时效处理，导轨经高频淬火处理，确保机床长期使用的稳定性。
2、主轴变频调速，主轴系统采用主轴单元式结构，具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。
3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度。
4、油路润滑选用自动日本河谷间歇式电动润滑泵。
5、机床采用全防护设计结构，美观宜人，防水可靠，排屑方便。
| 技术参数 | Specifications | 单位 | CAK6150数控车床 |
| 床身上回转直径 | Max. swing over bed | mm | Φ500 |
| 拖板上回转直径 | Max. swing over cross slide | mm | Φ295 |
| 最大加工长度 | Max. processing length | mm | 650/850/1450/1950 |
| 最大行程X/Z | X/Z axis travel | mm | X:300 Z:750/1000/1500/2000 |
| 主传动形式 | Spindle transmission type | 二档变速/无级变速 | |
| 主轴转速范围 | Spindle speed | rpm | L:70~560,H:200~1600 |
| 主轴端部形式 | Spindle nose | C6 | |
| 主轴通孔直径 | Spindle bore | mm | 52 |
| 主轴孔前端锥度 | Spindle taper | MT6 | |
| 主轴电机功率 | Spindle motor | kW | 5.5 |
| 卡盘尺寸 | Chuck size | mm | 250 |
| 进给电机扭矩X/Z | X/Z axis feed motor torque | N.m | 4/6 |
| 快移速度X/Z | X/Z Rapid traverse | m/min | X:4 Z:6 |
| 重复定位精度（X/Z） | X/Z axis repeatability | mm | ±0.005 |
| 工件加工精度 | Processing accuracy | IT6-IT7 | |
| 工件表面粗糙度 | Workpiece surface roughness | Ra1.6 | |
| 尾座套筒直径 | Tailstock sleeve dia. | mm | 75 |
| 尾座套筒行程 | Quill traverse | mm | 140 |
| 尾座套筒锥度 | Quill taper | # | MT5 |

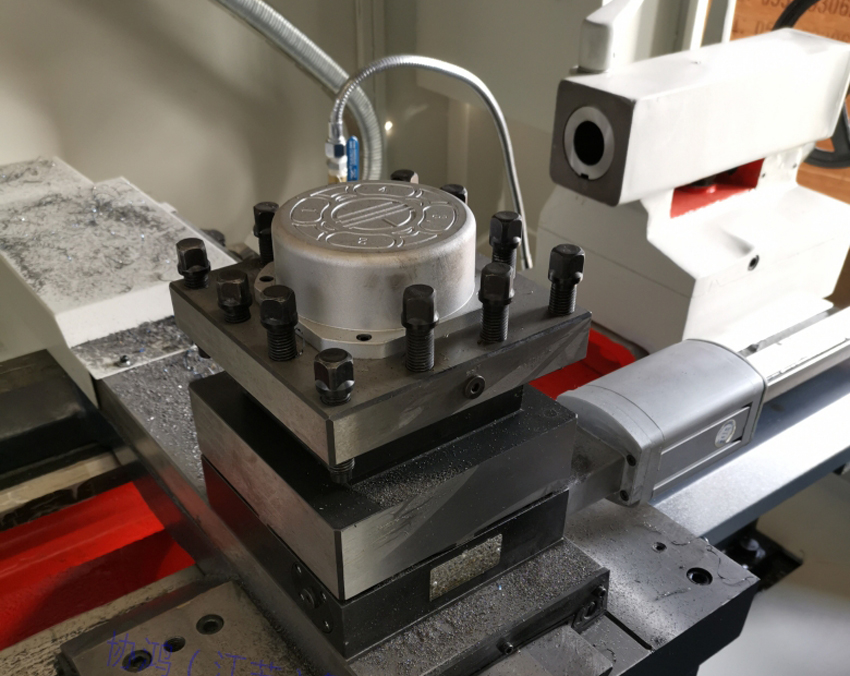

| 刀架形式 | Tool post form | 电动四工位 | |
| 刀具外形尺寸 | Cutting tool shape size | mm | 25×25 |
| 导轨形式 | Guide form | 平轨 | |
| 总电源容量 | Total power capacity | kVA | 18 |
| 外形尺寸 | Machine dimension (L×W×H) | mm | 2500×1500×1690 |
| 机床重量（约） | Net. weight (about) | kg | 2150 |
